極細パイプ内面コーティング

〇パイプ内面コーティングの特性

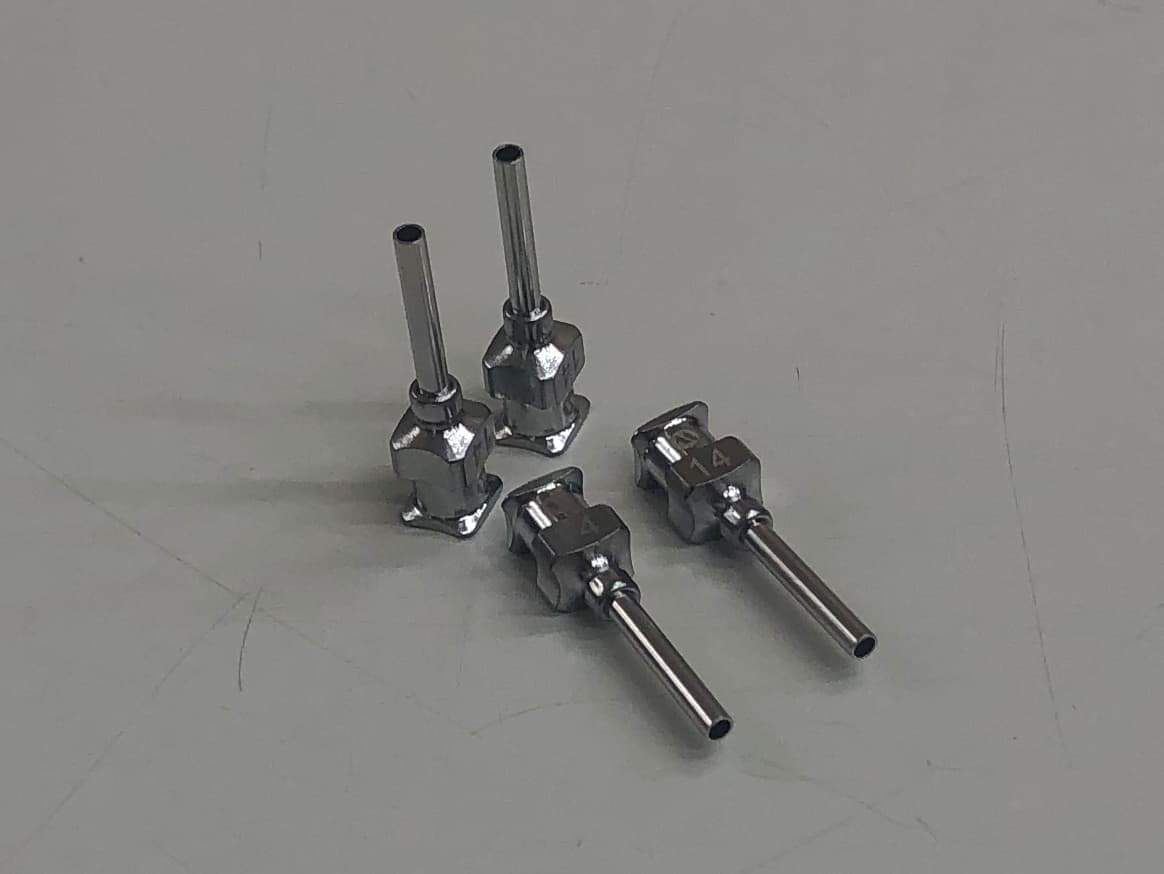

表面処理がもつ「滑り性」や「耐摩耗性」、「耐薬品性」などの機能を、極細(0.5Φ）パイプやノズル部品などのパイプ内面にも施すことが可能です。
精密部品業界の表面処理としても画期的なコーティングです。

被膜物性	FCX830P	FCX430
項目	数値	数値	単位	試験方法
最高使用温度	250	160	℃
耐摩耗性 テーパー摩耗試験（25℃）	30-50	25-30	mg/1000rounds	CS-17.1kg
摩擦係数	0.04～0.08	0.04～0.08		バウデンレーベン型、鉄球 8mm、線速度0.27cm/s 荷重1.0kg
鉛筆硬度（25℃） 熱水500ｈ浸漬 熱油24h浸漬	H-2H H-2H FーH	3H H		260℃ラード
接触角 対水 対ヘキサデカン	106-110 ー	92-96 35-41	度	接触角計（25℃）
対薬品性 塩酸 硝酸 苛性ソーダ  キシレン メタノール	変化なし 変化なし 変化なし 変化なし 変化なし	変化なし 変化なし 変化なし 膨潤 1.0% 変化なし		室温/16h



〇検査について

そのまま目視や手触りでの検査をすることは困難です。

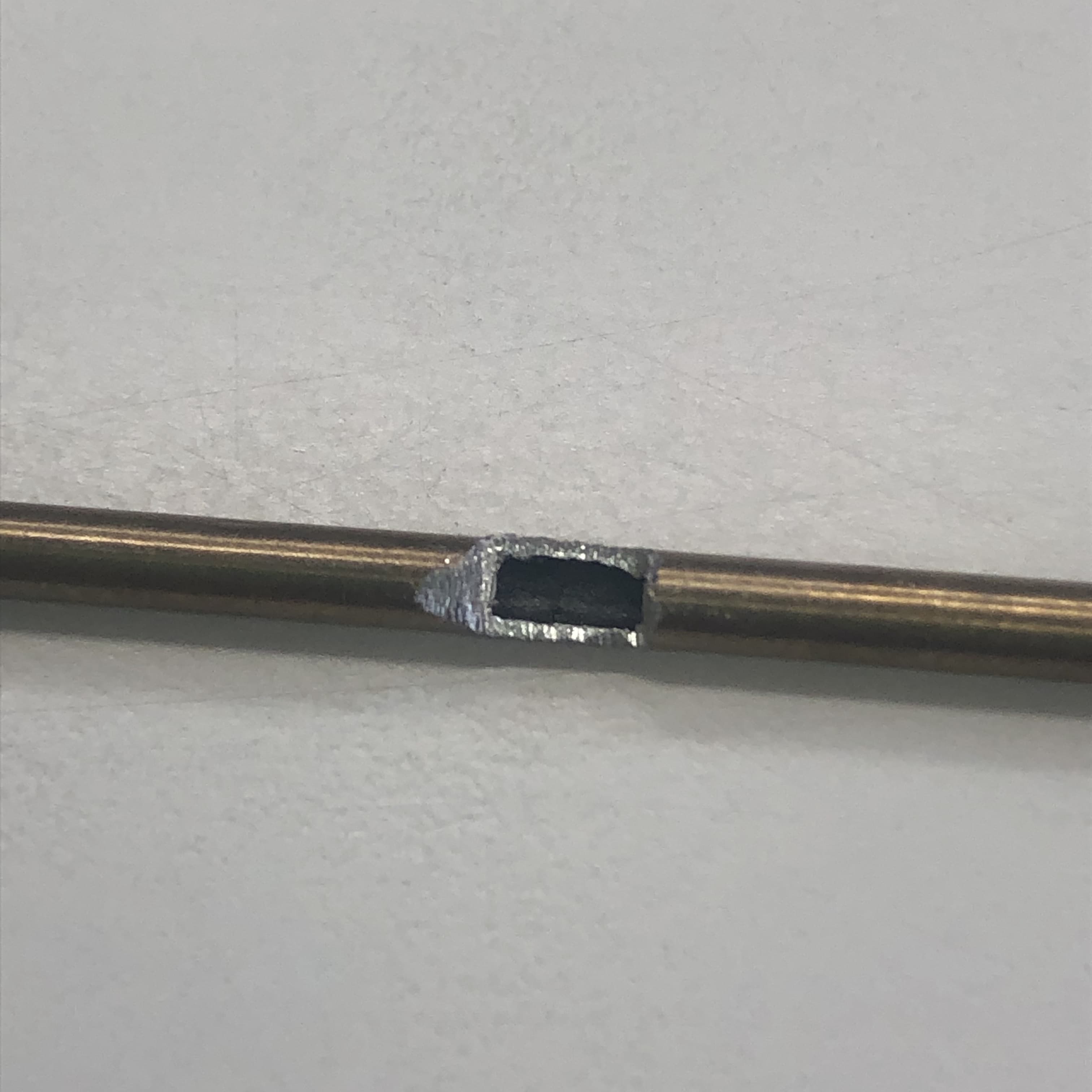

写真のようにサンプル等の破壊検査で内面のコーティング状態を確認することが可能です。

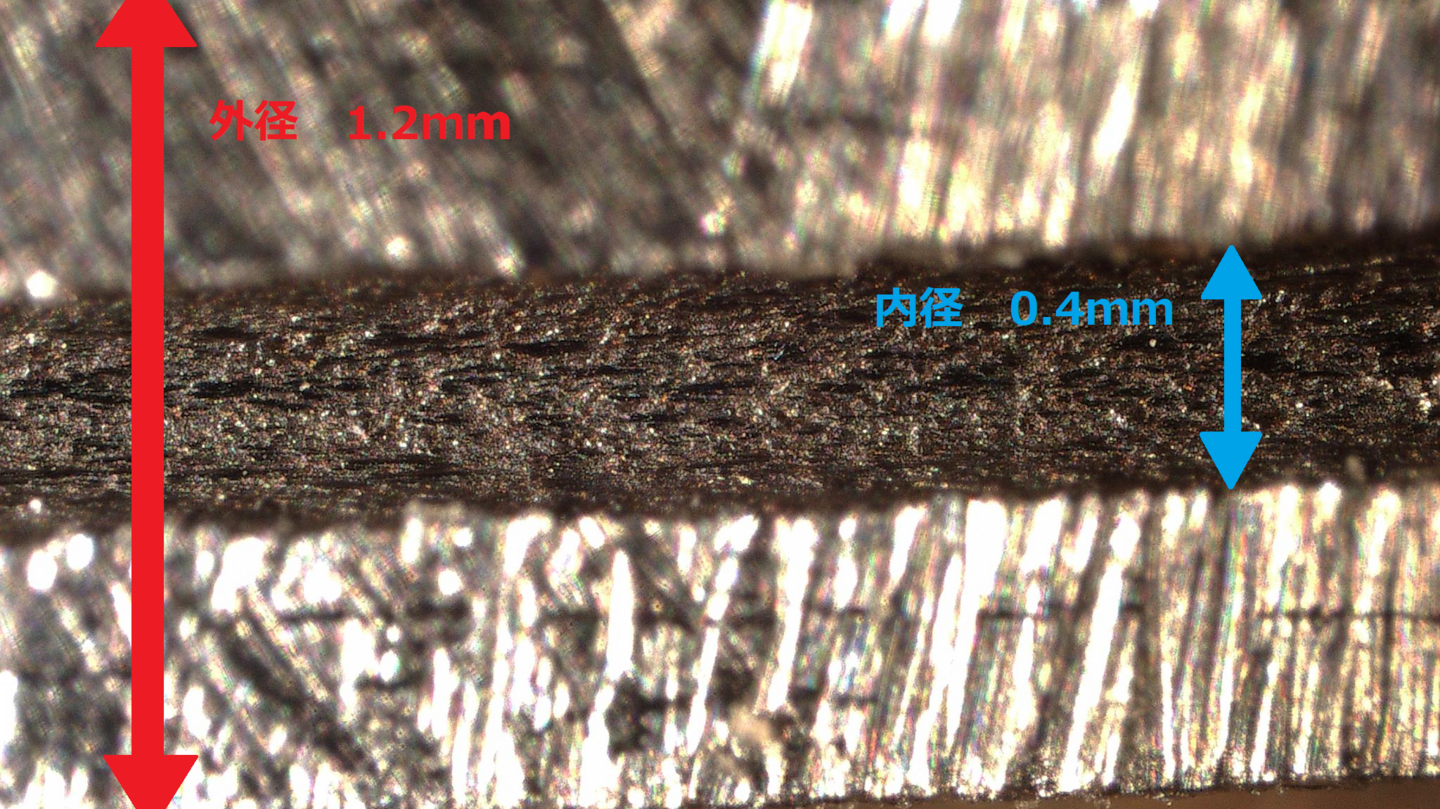

実績としましては、左図のように外径1.2ｍｍ、内径0.4mmの極細パイプに処理を施すことも可能です。
内側の黒く見える箇所が加工処理面です。
